سختی برینل یکی از مهمترین معیارهای اندازهگیری مقاومت مواد در برابر نفوذ اجسام خارجی است. این روش با فشار دادن یک گلوله فولادی یا کاربید تنگستن به سطح ماده، عمق نفوذ را اندازهگیری کرده و از آن عددی برای بیان سختی استخراج میکند. واحد اندازهگیری این روش HB نام دارد که مخفف Brinell Hardness است.
این آزمون بر اساس نسبت نیروی اعمالی به مساحت سطح فرورفتگی ایجاد شده محاسبه میشود. هرچه این عدد بزرگتر باشد، ماده سختتر محسوب شده و مقاومت بیشتری در برابر تغییر شکل دارد.

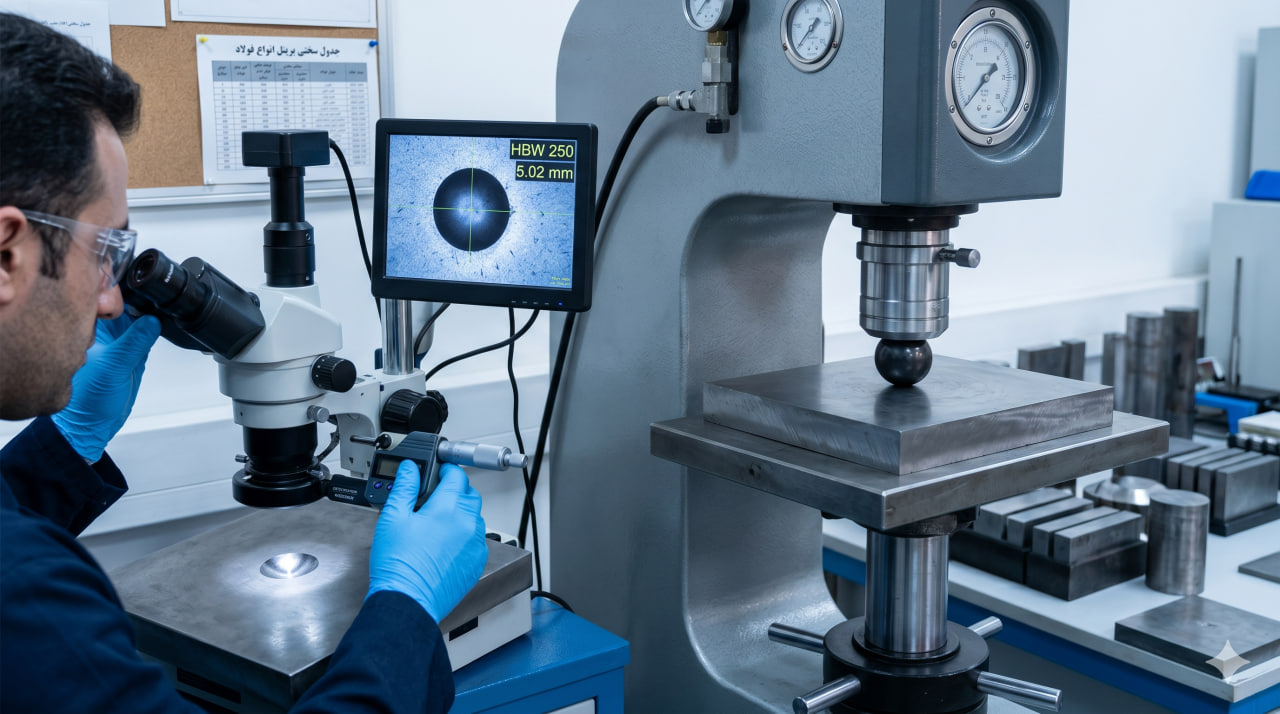

دستگاه تست برینل
تاریخچه و توسعه روش برینل
این روش در سال ۱۹۰۰ توسط یوهان آگست برینل، مهندس سوئدی، ابداع شد. برینل با مطالعه رفتار فلزات تحت فشار، متوجه شد که اندازه قطر فرورفتگی ایجاد شده توسط گلوله، رابطه مستقیمی با سختی ماده دارد. این کشف انقلابی در صنعت فولاد محسوب میشود.
روش برینل اولین تست استاندارد سختی بود که بهطور گسترده در صنایع مختلف پذیرفته شد. امروزه این روش همچنان یکی از اصلیترین معیارهای کنترل کیفیت در تولید فولاد بهشمار میآید.
جایگاه سختی برینل در صنعت فولاد
در صنعت فولاد، سختی برینل معیاری کلیدی برای تعیین کیفیت و کاربرد نهایی محصولات است. این اندازهگیری به مهندسان و تولیدکنندگان کمک میکند تا مناسبترین نوع فولاد را برای هر کاربرد انتخاب کنند. همچنین در فرآیندهای عملیات حرارتی، کنترل سختی نقش بسیار مهمی ایفا میکند.
این روش بهویژه برای ورقهای فولادی ضخیم و قطعات بزرگ مناسب است، زیرا فرورفتگی نسبتاً بزرگی ایجاد کرده و اندازهگیری را آسانتر میسازد.
اصول علمی و فیزیکی تست سختی برینل

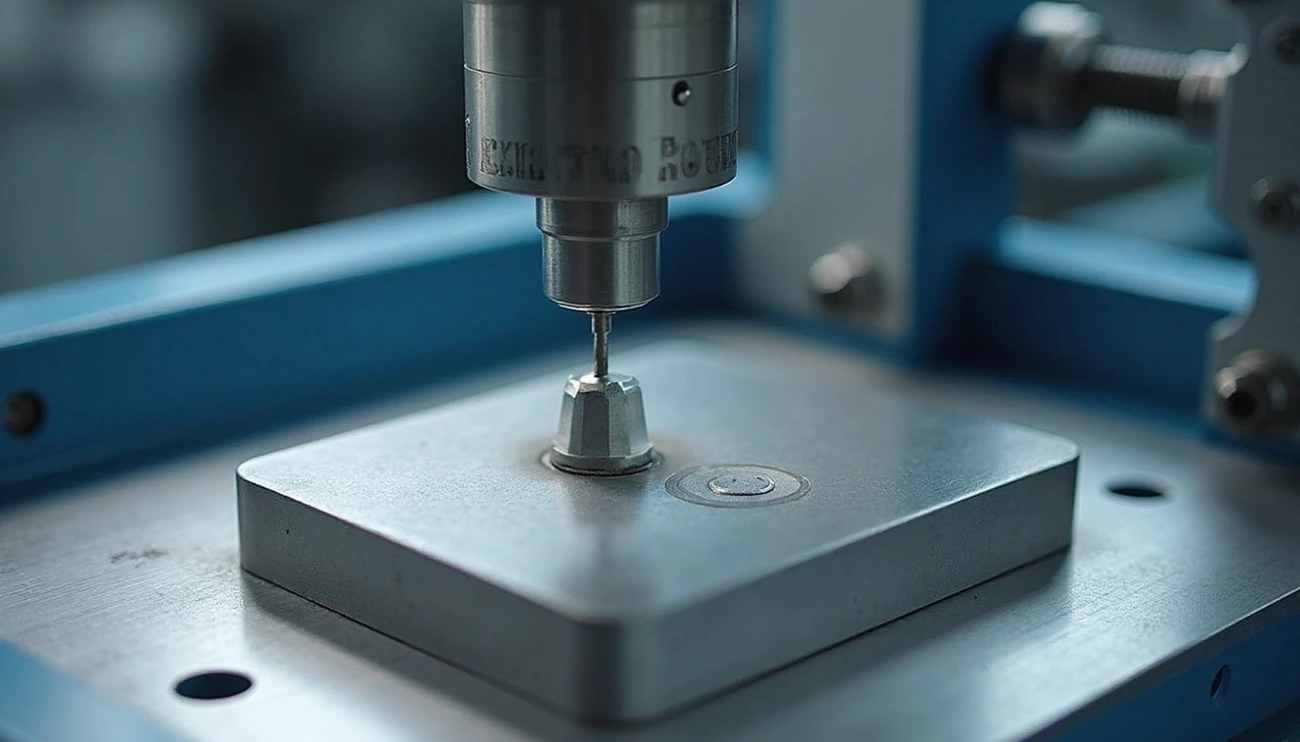

مکانیزم نفوذ گلوله در فلز
هنگامی که گلوله تحت نیروی مشخصی بر سطح فلز قرار میگیرد، تنشهای موضعی در ناحیه تماس ایجاد میشود. اگر این تنشها از حد تسلیم ماده فراتر رود، تغییر شکل پلاستیک آغاز شده و گلوله وارد سطح میشود. عمق نفوذ تا جایی ادامه مییابد که تعادل بین نیروی اعمالی و مقاومت ماده برقرار شود.
در این فرآیند، ماده اطراف فرورفتگی تحت فشار قرار گرفته و بهسمت بالا و کنارهها جابهجا میشود. این تغییر شکل باعث ایجاد یک گودال کروی شکل میشود که قطر آن معیار محاسبه سختی است.
رابطه بین نیرو، زمان و قطر اثر
سه پارامتر اصلی در تست برینل عبارتند از: نیروی اعمالی، زمان نگهداری نیرو و قطر گلوله استفادهشده. نیروی اعمالی معمولاً بین ۱۸۷.۵ تا ۳۰۰۰ کیلوگرمنیرو انتخاب میشود. زمان اعمال نیرو نیز باید بهاندازه کافی باشد تا تغییر شکل کامل انجام شود، که معمولاً ۱۰ تا ۱۵ ثانیه در نظر گرفته میشود.
قطر گلوله نیز تاثیر مستقیمی بر نتیجه دارد. گلولههای ۱۰، ۵، و ۲.۵ میلیمتری رایجترین اندازهها هستند. نسبت بین این سه پارامتر باید طوری تنظیم شود که قطر فرورفتگی بین ۰.۲۵ تا ۰.۵ برابر قطر گلوله باشد.
پارامترهای مؤثر بر دقت اندازهگیری
دقت نتایج تست برینل به عوامل مختلفی وابسته است. کیفیت سطح نمونه، یکنواختی نیروی اعمالی، و دقت اندازهگیری قطر فرورفتگی از مهمترین این عوامل هستند. سطح نمونه باید صاف، تمیز و عمود بر محور اعمال نیرو باشد.
ضخامت نمونه نیز اهمیت دارد و باید حداقل ۸ برابر عمق فرورفتگی باشد تا از تأثیر سطح پشتی جلوگیری شود. فاصله بین فرورفتگیها و لبههای نمونه نیز باید رعایت شود.
تجهیزات و ابزارهای مورد نیاز

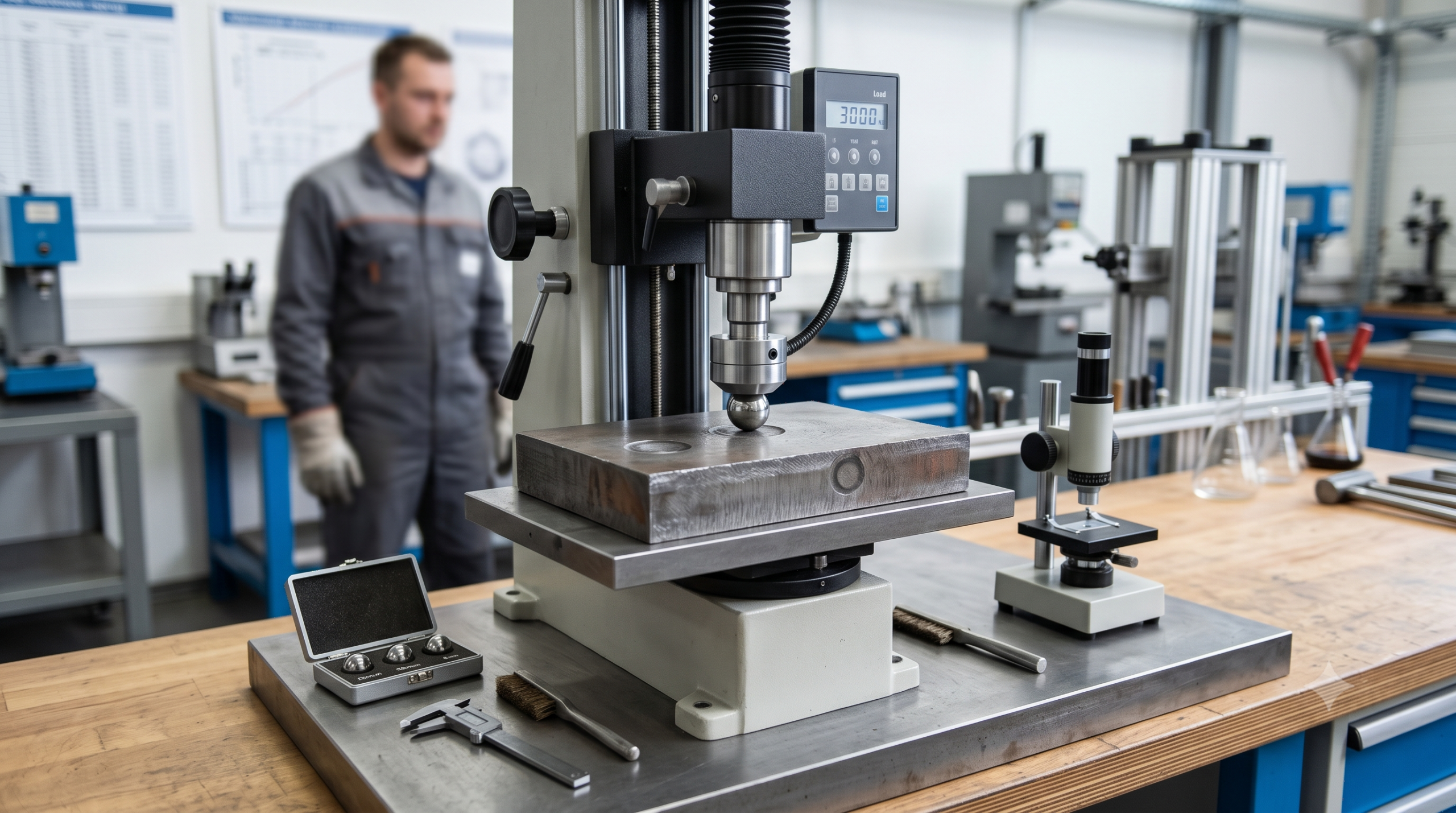

دستگاه تست برینل و قطعات آن
دستگاه تست برینل از چندین قسمت اصلی تشکیل شده است. بخش اصلی دستگاه شامل سیستم اعمال نیرو است که میتواند هیدرولیکی یا پنوماتیکی باشد. این سیستم باید قادر به اعمال نیروی ثابت و کنترلشده برای مدت زمان مشخص باشد.
میز نمونهگیر قسمت دیگری است که باید کاملاً صاف و محکم باشد. این میز معمولاً قابلیت تنظیم ارتفاع دارد تا نمونههای مختلف در موقعیت صحیح قرار گیرند. سیستم کنترل زمان و نمایشگر نیرو نیز از اجزای ضروری این دستگاه هستند.
گلولههای کاربید تنگستن و فولادی
گلولههای مورد استفاده در تست برینل از دو نوع اصلی هستند: فولادی سختشده و کاربید تنگستن. گلولههای فولادی برای مواد نرمتر و گلولههای کاربید تنگستن برای مواد سختتر استفاده میشوند. این گلولهها باید کاملاً کروی، صاف و بدون عیب باشند.
کیفیت گلوله تاثیر مستقیمی بر دقت نتایج دارد. گلولههای کاربید تنگستن مقاومت بیشتری در برابر تغییر شکل دارند و برای آزمون مواد با سختی بالا ترجیح داده میشوند. دوام این گلولهها نیز بیشتر است و نیاز به تعویض کمتری دارند.
میکروسکوپ و ابزارهای اندازهگیری قطر
پس از اعمال نیرو و برداشته شدن گلوله، اندازهگیری دقیق قطر فرورفتگی ضروری است. برای این منظور از میکروسکوپهای ویژهای استفاده میشود که دارای خطکشهای دقیق و سیستم تنظیم فوکوس هستند. بزرگنمایی این میکروسکوپها معمولاً بین ۲۰ تا ۵۰ برابر است.
امروزه دستگاههای دیجیتالی نیز وجود دارند که بهطور خودکار قطر فرورفتگی را اندازهگیری و محاسبه میکنند. این دستگاهها دقت بیشتر و سرعت عمل بالاتری دارند، اما هنوز روشهای سنتی نیز کاربرد گستردهای در صنعت دارند.
مقایسه سختی برینل با روشهای دیگر
برینل در مقابل راکول
تست راکول از یک نوک مخروطی یا گلوله کوچک استفاده کرده و عمق نفوذ را اندازهگیری میکند. این روش سریعتر از برینل است و فرورفتگی کوچکتری ایجاد میکند. راکول برای قطعات کوچک و نازک مناسبتر است، در حالی که برینل برای قطعات بزرگ و ضخیم بهتر عمل میکند.
دقت هر دو روش قابل قبول است، اما راکول حساسیت بیشتری به کیفیت سطح دارد. برینل نتایج پایدارتری برای مواد ناهمگن ارائه میدهد زیرا سطح بزرگتری از نمونه را تحت تأثیر قرار میدهد.
برینل در مقابل ویکرز
تست ویکرز از یک هرم الماسی چهارگوش استفاده کرده و برای طیف وسیعی از سختیها قابل استفاده است. این روش دقت بالایی دارد و فرورفتگی بسیار کوچکی ایجاد میکند. ویکرز برای لایههای نازک و مواد بسیار سخت مناسب است.
برینل نسبت به ویکرز سادهتر و سریعتر است، اما محدوده کاربری کمتری دارد. ویکرز برای تحقیقات دقیقتر و برینل برای کنترل کیفیت روزانه در خطوط تولید مناسبتر است.
انتخاب روش مناسب بر اساس نوع فولاد
انتخاب روش آزمون سختی بستگی به ضخامت، اندازه و سختی تقریبی نمونه دارد. برای ورقهای فولادی ضخیم بالای ۵ میلیمتر، برینل انتخاب مناسبی است. برای ورقهای نازک یا قطعات کوچک، راکول یا ویکرز بهتر عمل میکنند.
فولادهای با سختی متوسط تا بالا برای تست برینل مناسب هستند، در حالی که فولادهای بسیار سخت ممکن است گلوله برینل را آسیب برسانند. در چنین مواردی استفاده از ویکرز توصیه میشود.
کاربردهای عملی در صنعت فولاد
کنترل کیفیت ورقهای فولادی
در خطوط تولید ورق فولادی، سختی برینل ابزاری ضروری برای کنترل کیفیت محسوب میشود. این آزمون بهطور منظم روی نمونههایی از ورقهای تولیدی انجام شده و اطمینان حاصل میشود که خواص فیزیکی در محدوده مطلوب قرار دارد. تغییرات غیرطبیعی در سختی میتواند نشاندهنده مشکل در فرآیند تولید باشد.
این کنترل بهویژه پس از عملیات نورد گرم یا سرد اهمیت دارد. سختی همچنین معیاری برای تأیید کیفیت آلیاژ و تجانس ترکیب شیمیایی است.
انتخاب فولاد مناسب برای کاربردهای صنعتی
در طراحی قطعات صنعتی، مهندسان با استفاده از مقادیر سختی برینل، مناسبترین نوع فولاد را انتخاب میکنند. برای کاربردهایی که نیاز به شکلپذیری بالا دارند، فولادهای با سختی پایینتر ترجیح داده میشوند. در مقابل، برای قطعاتی که در معرض سایش قرار دارند، فولادهای سختتر انتخاب میشوند.
این انتخاب تاثیر مستقیمی بر عمر مفید قطعه، قابلیت ماشینکاری، و هزینه نهایی دارد. داشتن اطلاعات دقیق از سختی به بهینهسازی طراحی کمک شایانی میکند.
تشخیص فرآیند عملیات حرارتی
سختی برینل معیار مهمی برای ارزیابی تأثیر عملیات حرارتی است. پس از فرآیندهایی مانند آنیل، نرمالهسازی، یا کوئنچ، سختی نمونه اندازهگیری شده و با مقادیر مطلوب مقایسه میشود. این مقایسه نشان میدهد که آیا عملیات حرارتی بهدرستی انجام شده است یا نه.
تغییرات سختی همچنین اطلاعاتی درباره ساختار میکروسکوپی فولاد ارائه میدهد. این اطلاعات برای کنترل فرآیند و اطمینان از کیفیت نهایی محصول ضروری هستند.
بازههای استاندارد HB برای انواع فولاد
فولادهای کمکربن و محدوده سختی
فولادهای کمکربن با درصد کربن کمتر از ۳۰٪ معمولاً سختی ۱۰۰ تا ۱۸۰ HB دارند. این فولادها به دلیل نرمی نسبی، قابلیت شکلدهی خوبی داشته و برای کاربردهای ورقکاری، لولهسازی و سازههای جوشی مناسب هستند. سختی دقیق بستگی به میزان کربن، عناصر آلیاژی، و نحوه پردازش دارد.
این محدوده سختی تعادل مناسبی بین استحکام و انعطافپذیری ایجاد میکند. فولادهای کمکربن با سختی پایینتر برای عمقکشی عمیق و فولادهای با سختی بالاتر برای کاربردهای سازهای انتخاب میشوند.
فولادهای سازهای و مقادیر معمول
فولادهای سازهای که در ساخت پلها، ساختمانها و ماشینآلات استفاده میشوند، معمولاً سختی ۱۸۰ تا ۲۸۰ HB دارند. این محدوده سختی استحکام کافی برای تحمل بارهای سازهای را فراهم کرده و همچنان امکان جوشکاری و ماشینکاری را حفظ میکند.
فولادهای با مقاومت تسلیم بالا معمولاً در انتهای بالایی این محدوده قرار دارند. انتخاب سختی مناسب بر اساس نوع بارگذاری و شرایط محیطی انجام میشود.
جمعبندی و نتیجهگیری
سختی برینل یکی از مهمترین و کاربردیترین روشهای اندازهگیری خواص فیزیکی فولاد است که بیش از یک قرن در صنعت مورد استفاده قرار میگیرد. این روش با ارائه اطلاعات قابل اعتماد و قابل مقایسه، نقش کلیدی در کنترل کیفیت، انتخاب مواد مناسب، و بهینهسازی فرآیندهای تولید ایفا میکند.
درک صحیح اصول علمی، نحوه اجرای دقیق، و تفسیر صحیح نتایج برای بهرهگیری مؤثر از این روش ضروری است. با رعایت نکات فنی و کنترل عوامل مؤثر بر دقت، میتوان از تست برینل بهعنوان ابزاری قدرتمند برای تضمین کیفیت محصولات فولادی استفاده کرد. این روش همچنان در کنار تکنیکهای جدیدتر، جایگاه ویژهای در صنعت فولاد حفظ کرده و آینده روشنی در پیش دارد.
سوالات متداول درباره سختی برینل
- آیا میتوان تست برینل را روی تمام ضخامتهای فولاد انجام داد؟
خیر، حداقل ضخامت نمونه باید 8 برابر عمق اثر باشد تا نتایج دقیق باشد. برای ورقهای نازکتر از 6 میلیمتر، روشهای ویکرز یا راکول سطحی مناسبتر هستند. - چرا گاهی اوقات نتایج تست در نقاط مختلف یک قطعه متفاوت است؟
این تفاوت میتواند به دلیل ناهمگونی ساختار فلزی، تفاوت در عملیات حرارتی، وجود تنشهای باقیمانده یا تغییرات ترکیب شیمیایی در نقاط مختلف قطعه باشد. معمولاً 3-5 تست در نقاط مختلف انجام میدهند. - چه مدت زمان باید برای اعمال بار در تست برینل منتظر بود؟
زمان استاندارد اعمال بار 10 تا 15 ثانیه است، اما برای فولادهای آلیاژی یا سخت، ممکن است تا 30 ثانیه نیاز باشد. زمان کافی باعث تشکیل اثر کامل و پایدار میشود. - چرا سطح نمونه باید قبل از تست کاملاً صاف و تمیز باشد؟
زبری، اکسید یا آلودگی سطح باعث ایجاد اثر نامنظم، اندازهگیری غلط قطر و در نتیجه محاسبه اشتباه عدد سختی میشود. سطح باید با سنبادهزنی یا تراش ماشین آماده شود. - در چه شرایطی باید از گلوله کاربید تنگستن به جای گلوله فولادی استفاده کرد؟
گلوله کاربید تنگستن برای فولادهای با سختی بالاتر از 200 HB و تستهای دقیقتر توصیه میشود زیرا خودش تغییر شکل نمیدهد و نتایج پایدارتری ارائه میدهد، هرچند هزینه بیشتری دارد.
